适用范围
◇ 航天、航空等无尘无菌的高度特殊化的场所。
◇ GMP制药厂、医院、血液制品等无尘菌室、精密机械、微电子制造工厂、机械及化学综合性能要求高的区域。 | 技术指标 | | 试验项目 |
| 指标 | |
| | | 拉伸强度，Mpa |
| ≥9 | | 弯曲强度，Mpa |
| ≥7 | | 抗压强度，Mpa |
| ≥85 | | 邵氏硬度 |
| ≥75 | | 流平性，cm |
| ≥5min | | 耐磨性（750g/500r，失重，g) |
| ≤0.02 | | 耐10%硫酸 |
| 144h无明显变化 | | 耐10%氢氧化钠 |
| 144h无明显变化 | | 耐10%盐水 |
| 48h无明显变化 | | 耐汽油，120# |
| 耐 | | 粘接强度，Mpa |
| ≥2 |
|
|
性能特点
◇ 表面平滑、美观、达镜面效果；
◇ 无溶剂、无气味、无污染、无毒；
◇ 具有耐酸、耐碱，耐化学品等性能；
◇ 对潮气、盐雾、油类及有机溶剂都有良好的抗性；
◇ 耐磨、耐压、耐冲击、耐高温、防水、有一定的弹性；
◇ 面层施工一次成型，快速方便。 |
系统特征
◇ 无溶剂型，双组份，实色，亮光或哑光；
◇ 厚度1-5mm；
◇ 一般使用年限为10-15年。 |
施工工艺
工艺名称 |
| 具体做法及要求 |
| 参考用量 | 底涂层 | 1.使用无溶剂型环氧底漆：主漆和固化剂按比例混合，并搅拌均匀；
2.用滚筒均匀地滚涂，无漏涂；
3.门边、墙角、墙脚、机脚等使用毛刷刷涂。 | 0.15-0.20Kg/m2 | 中涂砂浆 | 1.使用无溶剂型环氧中涂漆：主漆和固化剂按比例混合后加40～100目石英砂搅拌均匀；
2.用批刀整体满刮1～2遍；
3.待固化后，打磨批刀痕等缺陷处， 并清理干净。 | 0.7kg/m2/mm | 腻子层 | 1.使用无溶剂型环氧中涂漆：主漆和固化剂按比例混合后加适量填料（如石英粉、滑石粉）搅拌均匀；
2.用批刀批括1-2遍，重点是填补地面的坑洞缺陷处；
3.待固化后，打磨批刀痕等缺陷处，用吸尘器、鸡毛禅、拧干的湿毛巾等清理干净。 | 0.2-0.30 kg/m2 | 封闭层 | 1.使用无溶剂型环氧面漆，按比例混合，搅拌均匀；
2.用批刀进行封闭式批平。 | 0.1-0.20 kg/m2 | 面涂层 | 1.使用无溶剂环氧自流平面漆，主漆和固化剂按比例混合，搅拌均匀；
2.用准备好的镘刀进行自流平镘面或用无气喷涂机喷涂。 | 1.4 kg/m2/mm |
|

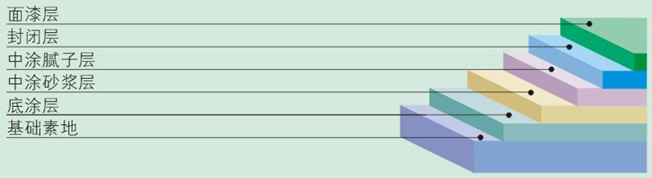

施工剖面 |
